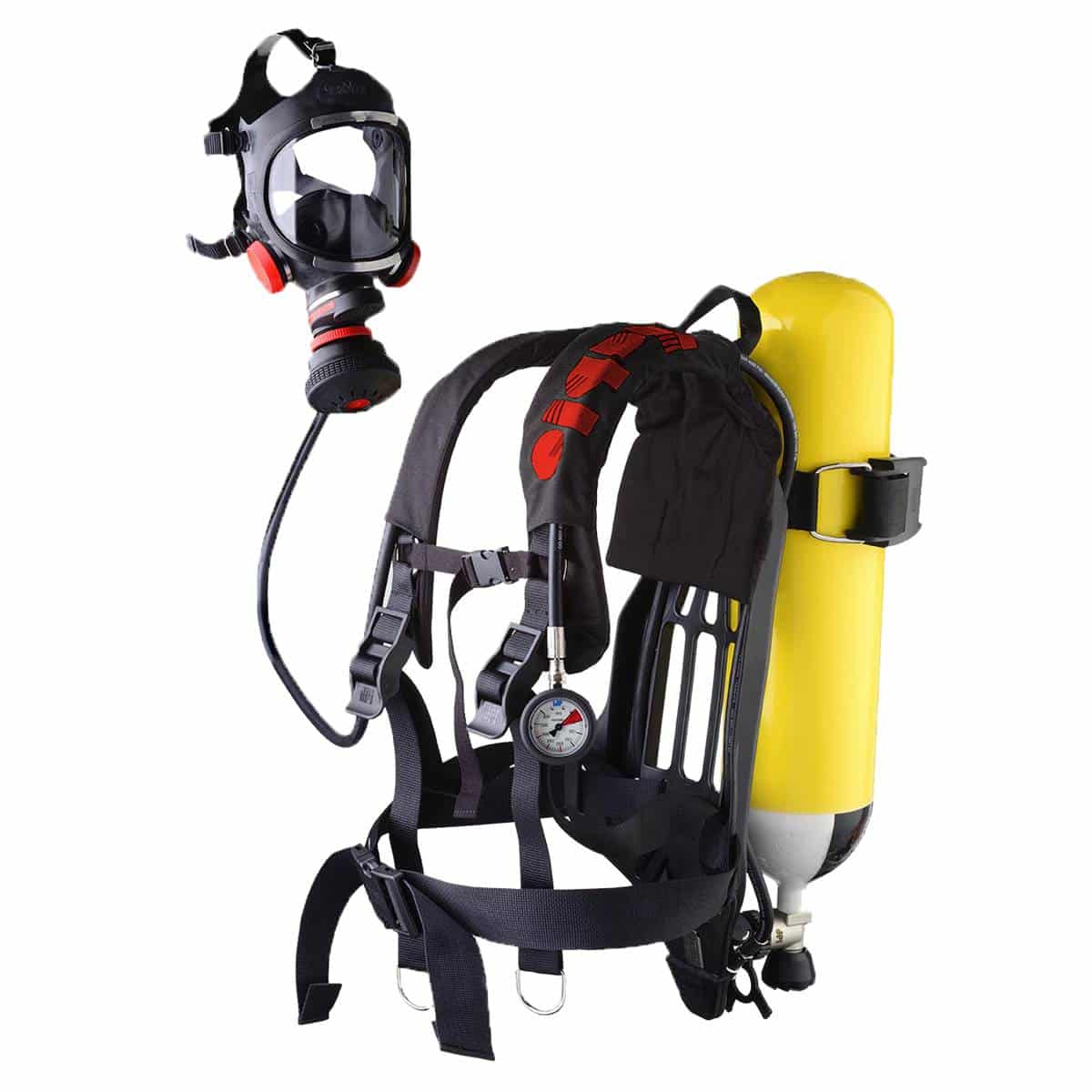

Equipo de respiración autónomo profesional Diablo

El modelo Diablo es equipo de respiración autónomo (ERA) completo, compuesto por un arnés, máscara entera, botella de oxigeno de 6 litros, alarma sonora y válvula automática de presión positiva.

Este equipo es capaz de suministrar aire respirable a los trabajadores que se encuentren en zonas con escasez de oxígeno o en espacios confinados con gases tóxicos que pueden poner en peligro la vida de los operarios.

La principal función de un equipo ERA es proteger la salud y la vida de los operarios al evitar la inhalación de sustancias peligrosas.

Características del equipo de respiración autónomo Diablo:

• Certificado según norma EN 137 de tipo 2, siendo adecuado para la lucha contra incendios.
• Material fabricado con resistencia a la llama.
• Máscara entera de respiración panorámica C607 SP/A conectada con la botella por un tubo que le ofrece aire.
• Arnés fabricado en tejido de resina sintética con correas y hombros acolchados que protegen en su interior las mangueras de presión y ayudan a soportar el peso de la botella.
• Circuito neumático compuesto por unidad reductora de presión completa con válvula de seguridad, válvula de presión, tubo de suministro de alta y media presión, limitador de flujo y válvula de demanda.
• Manómetro auxiliar que permite visualizar el estado de carga de la botella sin presurizar el circuito neumático del aparato de respiración.
• Señal acústica para el escape de aire de la botella.
• Botella de acero de 6 litros, con presión de 300 bar, 6,9 kg y que cumple con la normativa PI 2010/35/EU CE 97/23/EC
• La botella proporciona una autonomía de 45 minutos aproximadamente y tiene propiedades fotoluminiscentes.
• Válvula de botella con manivela de control axial.
• Manual de funcionamiento

¿De qué está compuesto el circuito neumático del equipo de respiración Diablo?

La función del circuito es conceder el aire contenido en la botella las características de presión y flujo que lo hacen respirable. El aire esta a una presión alta (300 bar) y, por tanto, debe remontarse a una presión cercana a la presión atmosférica para poder respirar.

Los componentes del circuito son:

• REDUCTOR DE PRESIÓN C2000: Este reductor transforma la presión alta del aire de la botella en presión media. La válvula de demanda recibe así una presión media constante de 6 bar. Además, está equipado con una válvula de seguridad y una señal acústica para el escape de aire de la botella.
• VALVULA DE PRESIÓN; Válvula de presión ligera y pequeña que se encuentra dentro de los límites de precisión de la clase 1.6 requerida en la norma EN 137:2006. El manómetro está en una carcasa ultraligera que se coloca en el pecho.
• TUBO DE SUMINISTRO: El tubo ofrece un suministro de alta y media presión fabricado en material termoplástico.
• LIMITADOR DE FLUJO: Limita la pérdida de aire de la botella en caso de rotura accidental del manómetro o manguera de alta presión.
• VALVULA DE DEMANDA E400 AP/A: Esta válvula es de primera inspiración presión positiva. Equipado con un hilo M 45x3 que cumple con la normativa EN 148-3 E400 AP/A y pertenece a la generación más avanzada. Esta válvula es capaz de cambiar automáticamente de la condición de stand-bye, sin suministro de aire, a la condición de funcionamiento de presión positiva debido a la primera acción de respiración por parte del operario.

¿Qué certificaciones tiene el equipo ERA Diablo?

El modelo Diablo cumple con la normativa europea EN 137 que especifica los requisitos mínimos de funcionamiento para los equipos de circuito abierto de aire comprimido con máscara completa utilizados como equipos de protección respiratoria, exceptuando los equipos de evacuación y de buceo.

También cumple con las normas:

• Directiva 2014/90/UE MED
• Directiva 89/686/EEC PPE
• Directiva 2014/68/UE PED
